第一个项目

本项目将以一个简单的物联网控制案例进行讲解，指引开发者一步步完成整个项目的构建、开发及使用。

  • 项目内容：实时监测房间内光照强度，调节LED灯的亮灭。
  • 项目硬件：ZXBeeEdu系列无线节点ZNode-CC2530X 2套，光敏传感器1套，继电器传感器1套，ZDroid系列实验箱1套（比如：ZD-s210xA80），电源/仿真器/配线等。
  • 项目目的：学习硬件环境的部署，网关的配置，智云综合应用的使用。

开发步骤

智云物联为开发者提供快速的开发指引，通过简单的几个步骤即可完成项目部署。

认识硬件

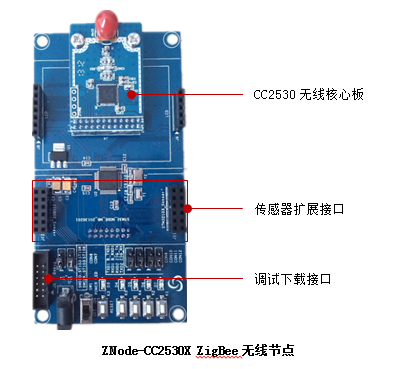

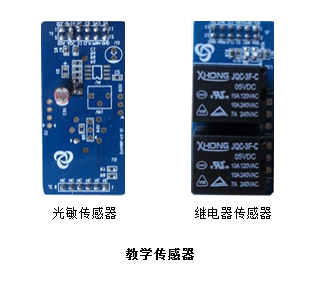

项目硬件图片：

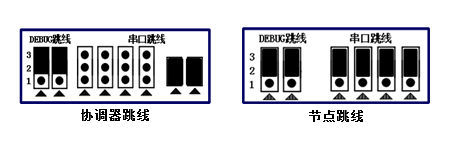

无线节点跳线设置：

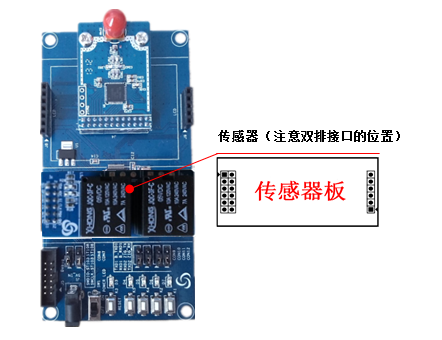

传感器接入方式：

调试接口的连接：

镜像固化

本项目默认提供的无线节点程序及镜像下载：

镜像下载（产品光盘\DISK-Zigbee\02-出厂镜像\节点-ZXBee）

源码下载（产品光盘\DISK-Zigbee\05-实验例程\第7章\7.3-Zigbee）

网络信息默认为：PANID = 0x2100 Channel = 11

无线节点/协调器镜像固化：

  1. 安装TI CC2530程序下载工具：
    SmartRF Flash Programmer（产品光盘\DISK-Zigbee\04-常用工具\Zigbee\Setup_SmartRFProgr_1.12.4.exe）

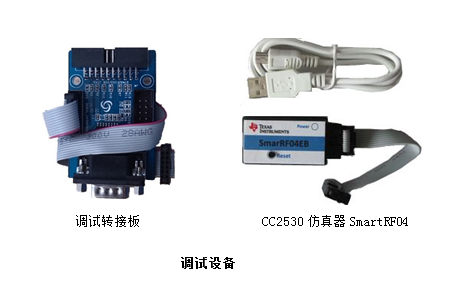

  2. 将CC2530仿真器通过调试转接板连接到节点的调试接口槽，另一端通过USB线缆接入到电脑（驱动默认位置：（默认位置：C:\Program Files (x86)\Texas Instruments\SmartRF Tools\Drivers\Cebal）；

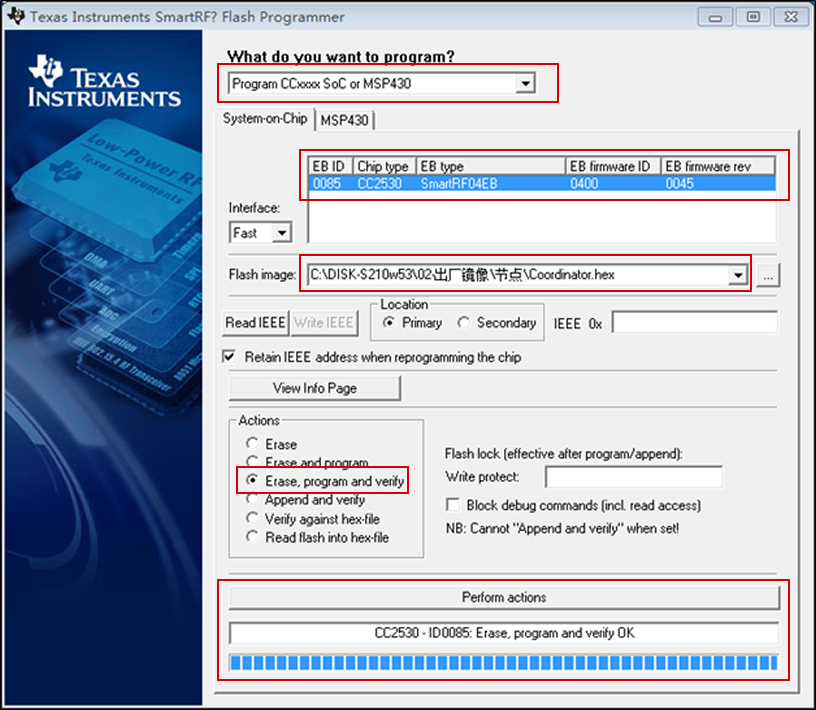

  3. 运行SmartRF Flash Programmer程序，“program”下拉菜单选择“Program CCxxxx SoC or MSP430”，此时“System-on-Chip”选项卡可以看到已经识别了仿真器为SmartRF04EB和节点芯片类型为CC2530，如果没有看到仿真器，则按一下仿真器的复位按钮或重新插拔仿真器的USB线缆，在Flash image选项选择要固化的镜像文件，点击“Perform actions”按钮开始固化镜像文件，固化成功后，会提示“Erase, program and verify OK”则表示镜像固化成功。
  4. 依次将协调器、光敏、继电器镜像固化到对应的节点内。

实验箱网关镜像固化：

ZD-s210xA80实验箱默认已经固化有支持智云协议的网关服务程序，若需要重新更新镜像，可参考实验箱产品手册文档进行固化：
下载地址（产品光盘\DISK-Android-A8\DISK-Part1\产品手册.pdf）

网络部署

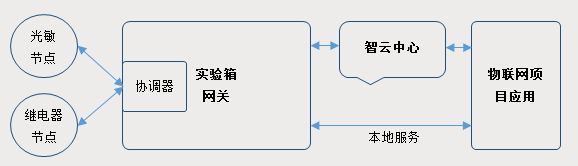

项目系统模型如下：

  1. 协调器节点、光敏节点、继电器节点通过ZigBee无线传感网络联系在一起，其中协调器节点作为整个网络的汇集中心；
  2. 协调器与实验箱网关进行交互，通过实验箱网关上运行的服务程序，将传感网与电信网和移动网进行连接，同时将数据推送给智云中心，也支持数据推送到本地局域网。
  3. 智云数据中心提供数据的存储服务、数据推送服务、自动控制服务等深度的项目接口，本地服务仅支持数据的推送服务。
  4. 物联网应用项目通过智云API进行具体应用的开发，能够实现对传感网内节点进行采集、控制、决策等。

ZigBee无线传感网络部署

  1. 长按实验箱网关Power按键给系统上电，启动Android系统，将实验箱上的协调器节点开关向上拨到ON位置，开启协调器电源，此时协调器节点的D6 LED灯开始闪烁，当正确建立好网络后，D6 LED会常亮。
  2. 当协调器节点建立好网络后，拨动光敏和继电器节点的电源开关为ON状态，此时每个节点的D6 LED灯开始闪烁，直到加入到协调器建立的ZigBee网络中后，D6 LED灯开始常亮，此时整个无线传感网络建立成功。

注意事项：

  1. 默认协调器会记忆已经保存的网络信息，再次启动，将会自动恢复网络（现象为，协调器上电D6直接长亮）；若网络中有新的设备加入且入网较慢时，可清除协调器的网络信息，关闭网络中所有节点电源，长按协调器的K4或K5按键不松开，然后按一次复位键，D7 LED灯长亮则表示擦除成功，松开K4或K5按键，D6 LED闪烁创建新的网络且成功后长亮；此时再开启其他节点电源进行入网。
  2. 默认协调器会记忆已经保存的网络信息，再次启动，将会自动恢复网络（现象为，协调器上电D6直接长亮）；若网络中有新的设备加入且入网较慢时，可清除协调器的网络信息，关闭网络中所有节点电源，长按协调器的K4或K5按键不松开，然后按一次复位键，D7 LED灯长亮则表示擦除成功，松开K4或K5按键，D6 LED闪烁创建新的网络且成功后长亮；此时再开启其他节点电源进行入网。

实验箱网关智云服务配置

实验箱网关通过智云服务配置工具的配置接入到电信网和移动网，设置如下：

  1. 将实验箱网关通过3G/Wi-Fi/以太网任意一种方式接入到互联网（若局域网内使用，可不用连接到互联网），在实验箱网关的Android系统运行程序：智云服务配置工具。

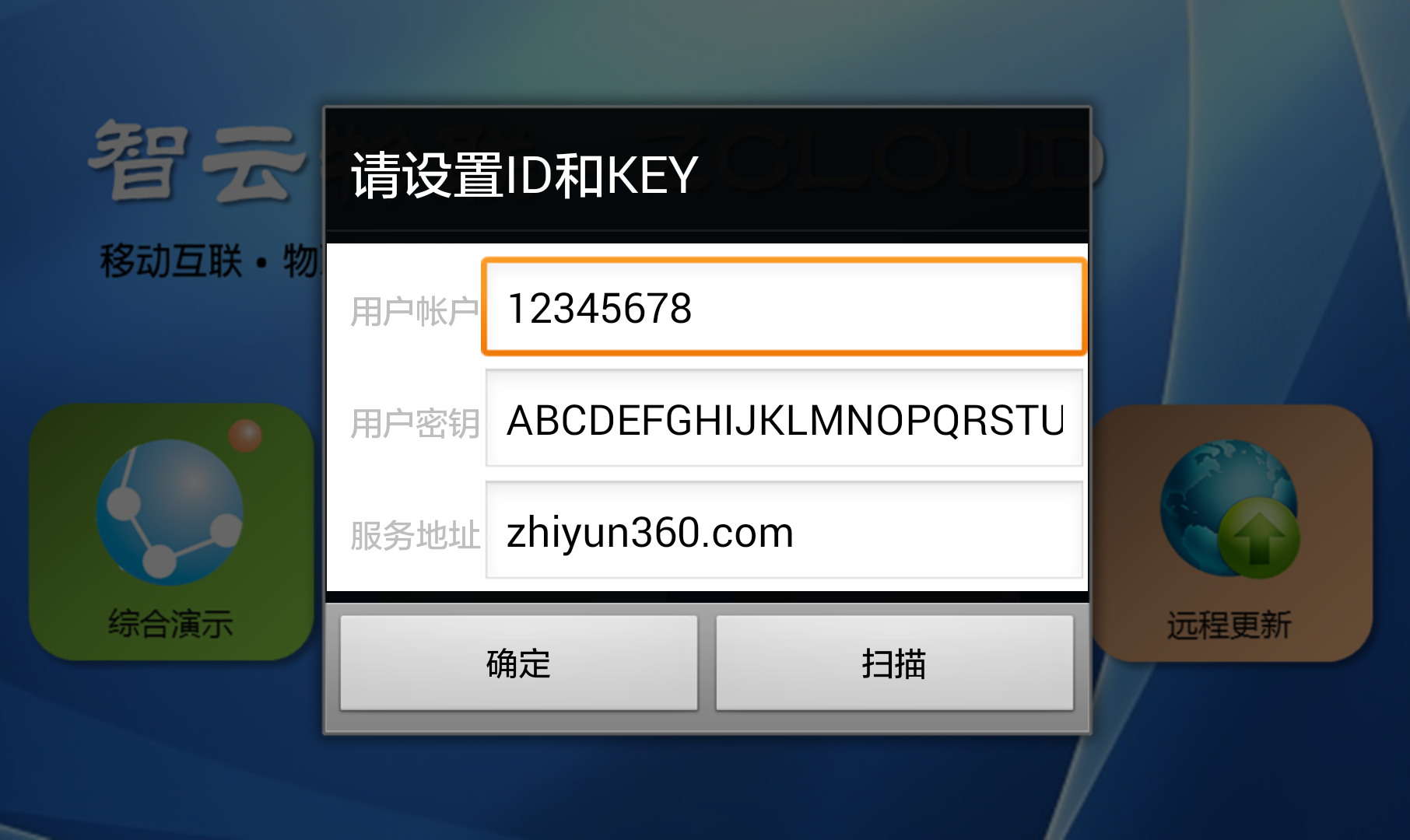

  2. 在用户账号、用户密钥栏输入正确的ID/KEY（联系购买），也可点击“扫一扫二维码”按钮，用摄像头扫描购买的智云ID/KEY所提供的二维码图片，自动填写ID/KEY。（若数据仅在局域网使用，可任意填写）
  3. 服务地址为：zhiyun360.com，若使用本地搭建的智云数据中心服务，则填写正确的本地服务地址。
  4. 点击“开启远程服务”按钮，成功连接智云服务后则支持数据传输到智云数据中心；点击“开启本地服务”按钮，成功连接后智云服务将向本地进行数据推送。

应用测试

智云物联开发平台提供了智云综合应用用于项目的演示及数据调试：
下载地址（产品光盘\DISK-Zigbee\02-出厂镜像\网关\app\ZCloudTools.apk）

  1. 准备一部能够上互联网的Android手机实验箱网关（若局域网访问，则可通过Wi-Fi连接到实验箱网关所在的局域网），将程序安装到Android手机内或者实验箱网关内，安装完成后运行ZCloudTools应用程序。
  2. 第一次使用需要配置项目参数，按下手机的“MENU”按键，选择“配置网关”，弹出的窗口在用户账号和用户密钥栏分别填写项目ID/KEY，服务地址填写：zhiyun360.com（需要与之前建立的硬件项目保持一致），填写完成后点击“确认”，在主界面会弹出消息提示：已连接到12345678，则表示服务连接成功。

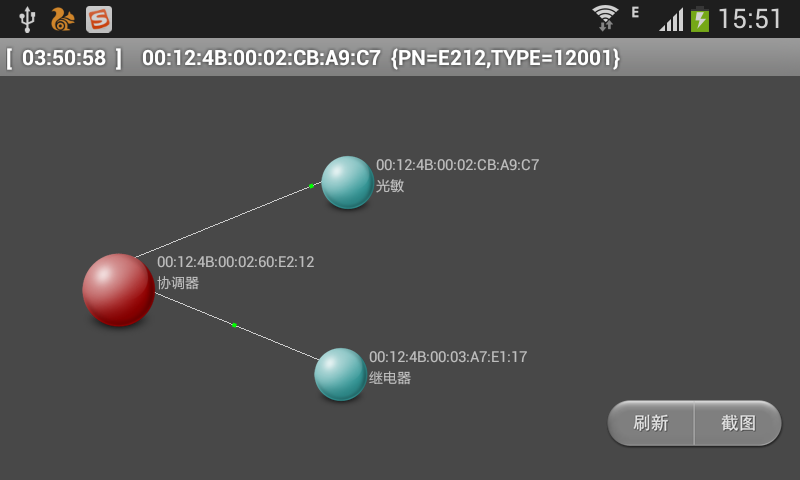

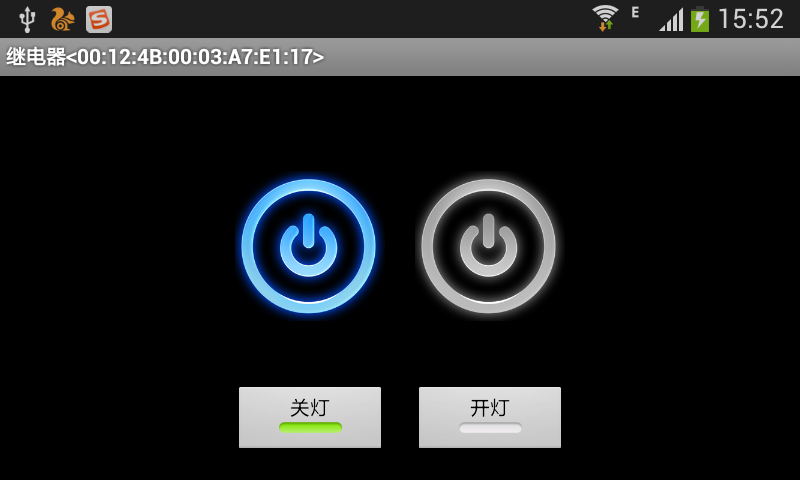

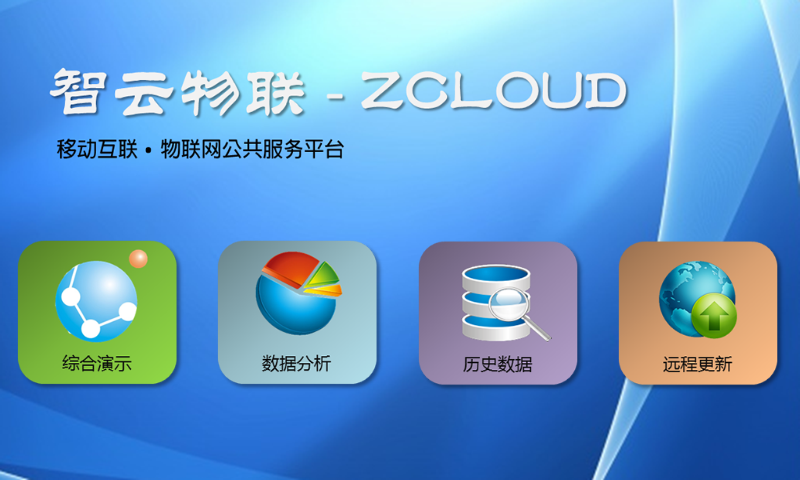

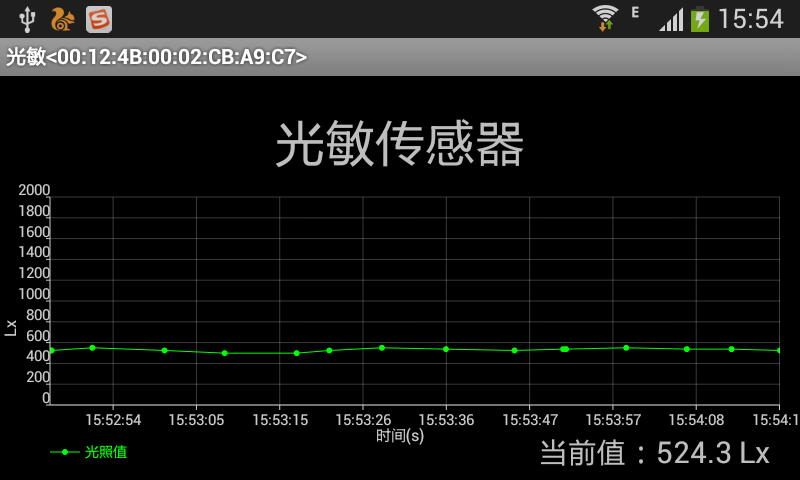

  3. 在程序主界面点击“综合演示”，可查看网络拓扑图，点击任意节点可进入节点的控制页面，查看节点的状态、数值及操作对象。

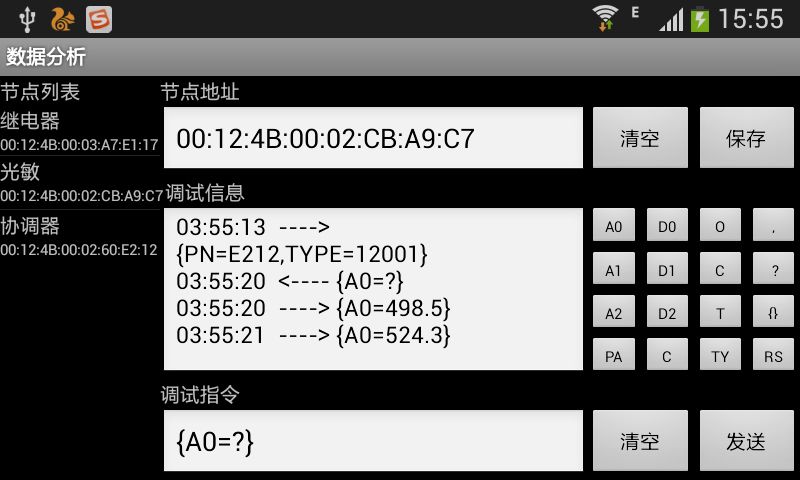

  4. 在程序主界面点击“数据分析”，可查看网络中的数据包信息，并可发送指令进行调试。点击左边栏节点列表内的节点，在右边栏则可监控该节点的数据包信息。

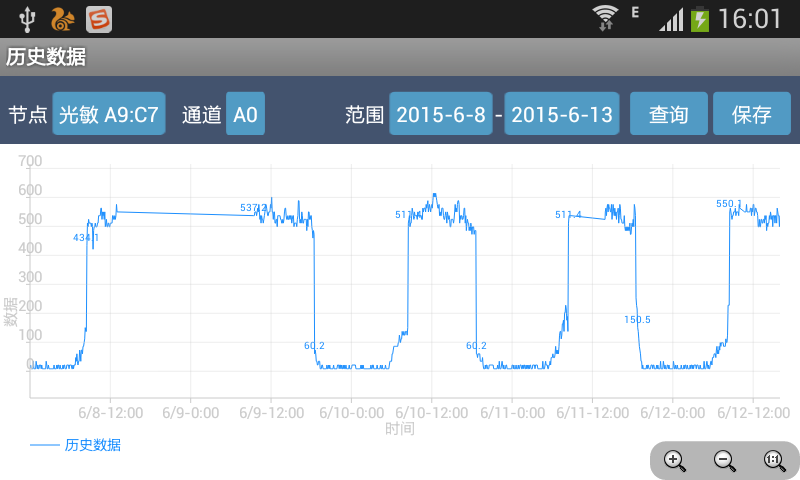

  5. 在程序主界面点击“历史数据”，可查看网络中节点存储在智云数据中心的历史数据，并通过曲线显示出来，在列表选择：节点->光敏，通道->A0，时间范围任意选择，点击“查询”即可获取该时间范围内的数据（历史数据是存储在智云数据中心服务器内，要求接入到外网获取，同时用户ID/KEY为正式授权版本）。

结束语

至此，一个完整的智云物联项目就设计完成。
